الدرس 4 : بطاقة الفيديو Video Card

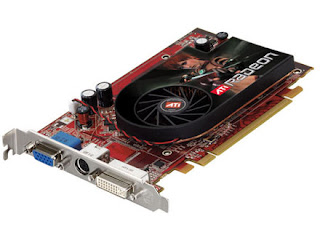

بطاقة الفيديو أو كما هو معروف وشائع كرت الشاشة وهي أكثر طرق الإخراج استعمالا في الحاسوب فهي التي يتم من خلالها توصيل الشاشة باللوحة الأم لعرض البيانات على الشاشة وهي من الأشياء التي لابد من توفرها لكي يعمل الحاسوب.

وبطاقة الفيديو يمكن أن تكون واحدة من احتمالين إما أن تكون مدمجة أي أنها ضمن اللوحة الأم أو تكون بطاقة توسعة من نوع PCI أو AGP أو كما هو معروف بالعامية "كرت شاشة Free".

والفرق بين كرت الشاشة المدمج وكرت الشاشة الـ Free هو أنك لا تستطيع تغيير كرت الشاشة المدمج في حال تلفه أو في حال تريد ترقيته، أما كرت الشاشة الحر تستطيع تغييره متى شئت وهذا مايميزه عن المدمج.

نأتي الأن إلى طريقة عمل بطاقة الفيديو ولكن قبل ذلك أريدك أن تعرف مما تتكون بطاقة الفيديو؟

تتكون بطاقة الفيديو من 5 مكونات أساسية :

1- اللوحة الألكترونية المطبوعة "الخريطة".

2- المسرع الرسومي.

3- الذاكرة العشوائية.

4- المحول الرقمي التناظري.

5- المنفذ أو نوع شق التوسعة المستخدم.

لا أريد أن أدخل في تفاصيل هذه الأجزاء ولكن فقط أريدك أن تعرفها لتتمكن من فهم طريقة عمل بطاقة الفيديو.

تمر البيانات من وحدة المعالجة المركزية "المعالج" إلى بطاقة الفيديو ثم إلى الشاشة من خلال سلسلة من المراحل بالشكل التالي:

الخطوة الأولى: يقوم المعالج بتنفيذ تعليمات الرنامج فيعرف بذلك المراد منه رسمه على الشاشة.

في الخطوة الثانية: تأمر وحدة المعالجة المركزية المسرع الرسومي الخاص ببطاقة الفيديو بالمطلوب رسمه على الشاشة.

الخطوة الثالثة: يقوم المعالج الرسومي بأغلب الحسابات الخاصة بإظهار الرسم ويخزنها في الذاكرة العشوائية الخاصة ببطاقة الفيديو.

الخطوة الرابعة: يقرأ المحول الرقمي التناظري الصورة الرقمية المخزنة في الذاكرة العشوائية ويحولها إلى صورة تناظرية ويرسلها إلى الشاشة.

كل هذه الخطوات تقوم بها بطاقة الفيديو في لحظات ودون أن نشعر.

وفي النهاية أتمنى أن تكون قد استفدت من هذا الدرس.. أراك في درس قادم إن شاء الله.
